Axial řídicí jednotka LED, 3-porty
Kód: 4-AXIC1097Související produkty
Detailní popis produktu
Obsah balení
Balení obsahuje napájecí modul a prodlužovací kabel. LED diody nejsou součástí balení.
Charakteristika
Axial řídicí jednotka LED se třemi porty (výstupy) pro zapojení svazků LED diod. Určeno pro základní osvětlení RC modelu auta, napájí se z přijímače. Do modulu lze připojit 1x AXIC1098 (8 bílých LED) a další dva svazky LED diod, dle vlastního výběru.
Tři porty (výstupy)
Modul je vybaven třemi porty pro zapojení až tří svazků LED diod.
- Do prvního výstupu lze zapojit LED svazek AXIC1098 - 8 bílých LED (tyto LED lze instalovat do světelné rampy AXIC1152).
- Výstupy 2 a 3 jsou vybaveny identickými konektory a do každého lze zapojit LED svazek s jednou až čtyřmi diodami:
- AXIC2458 - 4x bílá LED
- AXIC4254 - 2x oranžová LED
- AXIC4253 - 2x červená LED

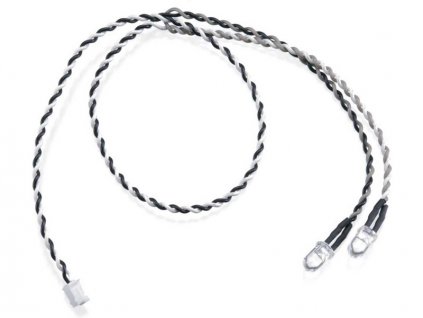

- AXIC4252 - 2x bílá LED
- AXIC4255 - 1x bílá LED
Schéma zapojení
Možnosti dalšího zapojení
Napájecí modul na dvou identických výstupech dodává konstantní proud 15 mA, výstupní napětí na prázdno 12V.
- 1x bílá dioda - napětí 3 V
- 1x červená dioda - napětí 1.5V
- 1x oranžová dioda - napětí 1.5V
Příklad: 4 sériově zapojené, bílé LED - 12/3= maximálně 4 diody;
8 sériově zapojených, červených LED - 12/1.5= maximálně 8 diody.
Doplňkové parametry
| Kategorie: | Světelné sady |
|---|---|
| Napájení modulu: | BEC, 5-6 V |
| Počet výstupů pro LED: | 3 |
| Rozměry (D x Š x V): | 30 x 20 x 10 mm |
